結構組成

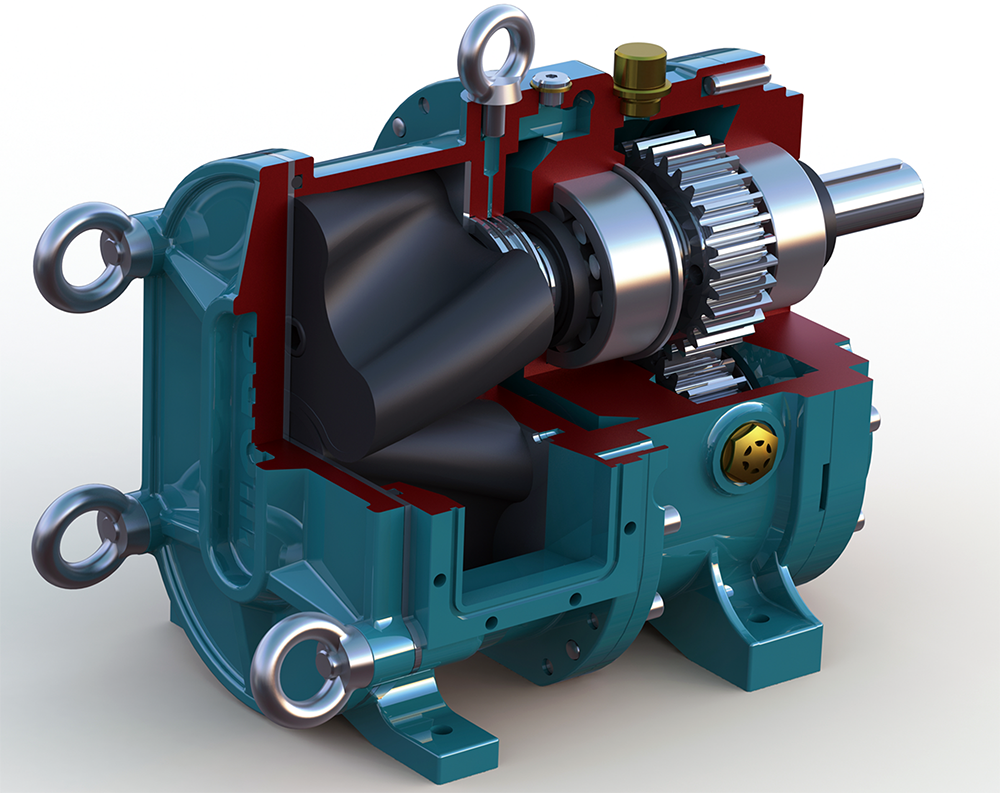

電機、減速齒輪箱、聯軸器、泵體組成

其中泵體由軸承、同步齒輪、隔離腔室、泵殼、襯板、軸封、轉子、泵蓋、泵軸等。

1、轉子：采用氟橡膠(FPM)、三元乙丙橡膠(EPDM)、丁腈橡膠(NBR)、黃銅材質

2、泵殼：球墨鑄鐵、不銹鋼

3、泵殼保護襯板：高強度鋼、碳化硅

4、軸封裝置：

單端面機械密封：SISIC(碳化硅)、冷硬鑄鐵，輔助密封可配備任意橡膠材質/碳化鎢

雙端面機械密封或者其他材質的多重密封

工作原理

羅德橡膠包覆凸輪轉子泵由兩個螺旋形凸輪轉子分別在兩個平行軸的同步齒輪驅動下相對運轉，轉子和泵體之間不斷形成一個個密封腔體，填充在腔體內的介質不斷地被旋轉的轉子由進口端推向排除端，泵吸入端形成真空，介質不斷的被吸入，幾乎沒有脈沖和擾動。

特點1

在齒輪箱和泵腔之間有一個充滿液體的隔離腔室，它將同步齒輪與泵腔相隔離，一方面保護同步齒輪免受流體的損壞，另一方面防止齒輪箱油滲入傳輸?shù)慕橘|(zhì)中，腔內也裝有潤滑油，不斷地潤滑著轉子與軸，保護軸不受浸蝕，同時，在長時間運行的過程中，可以保證轉子易于更換，如若隔離腔發生泄漏，可以直觀判斷機械密封失效。

凸輪轉子泵的轉子材質和形式是可根據不同的過流介質，采用不同的材料與轉子類型，有快速開啟式泵蓋可實現快速拆卸更換轉子與泵腔內的保護襯板，維護維修方便的特點。

特點2

使用過程中兩個同步轉子并列朝向?qū)Ψ?，將轉子室分隔成幾個小空間，并按一定次序運轉，分別朝順時針方向和逆時針方向旋轉，構成排水腔，持續旋轉會在吸入端口形成部分真空，使液體吸入泵內，通過轉子順著容積流動的方向被輸送至出料口，當轉子在排放端口重新嚙合時形成壓力，液體被排出，泵流量與轉子轉速成正比，并且流向可逆轉，在停止時轉子排列并且?guī)缀跏峭昝赖拿芊鉅顟B(tài)。

特點3

自吸0.1-8m；

無需引液灌泵，自動抽真空，氣體、液體、固體可以混合輸送；

橡膠包覆轉子，耐腐蝕耐磨損。更換轉子等配件，無需拆除管路以及電機；

壓力0.1-2.5mpa
